PRZEKRÓJ

Alpinia B
(lustro)

Cena projektu: 2290.00 zł

MINIMALNE WYMIARY DZIAŁKI

Minimalne wymiary działki

Dom wolnostojący, prostej konstrukcji, parterowy z użytkowym poddaszem. Mimo niewielkich gabarytów budynek zapewnia wygodny układ funkcjonalny z kilkoma pomieszczeniami gospodarczymi, takimi jak: garderoba, spiżarnia, kotłownia i pomieszczenie ogrodowe(lub skład opału), które ułatwiają jego eksploatację. Dom posiada kominek i częściowo zadaszony taras.

Dostępne wersje: A- bez garażu, B- z garażem oraz ich lustrzane odbicia.

POW. ZABUDOWY POW. UŻYTKOWA POW. NETTO WYSOKOŚĆ BUDYNKU KUBATURA NACHYLENIE DACHU
104.0 m2 93.7 m2 130.2 m2 8.5 m 580.0 m3 45.0 o

DANE TECHNICZNE:

powierzchnia dachu: 204 m2
kubatura drewna na więźbę: 7,47 m3
pow. ścian fundamentowych: gr.25cm55,30 m2
pow. ścian zewnętrznych:gr.24cm141,57 m2
gr.30cm22,44 m2
pow. ścian wewnętrznych :gr.24cm20,26 m2
gr.12cm 81,41 m2

kocioł: na paliwo stałe lub gaz


KONSTRUKCJA i MATERIAŁY:
ściany zewnętrzne : beton komórkowy 24cm + ocieplenie 20cm
ściany wewnętrzne: beton komórkowy
strop : gęstożebrowy Teriva
dach : konstrukcja drewniana kryta dachówką
schody wewnętrzne : drewniane


ROZWIĄZANIA MATERIAŁOWE MOGA ZOSTAĆ ZMIENIONE W RAMACH ADAPTACJI PROJEKTU

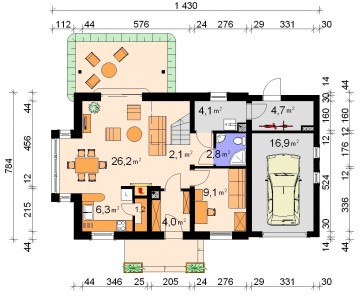

rzut parteru

Rzut

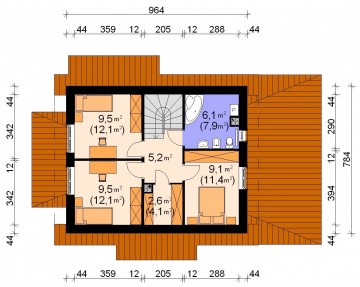

rzut piętra

Rzut
