PRZEKRÓJ

Aloes AP (piwnice)

Cena projektu: 2390.00 zł

MINIMALNE WYMIARY DZIAŁKI

Minimalne wymiary działki

Niewielki, prosty w budowie, wolnostojący dom z użytkowym poddaszem. Funkcja mieszkalna (pokój dzienny, gabinet, sypialnie itd.) wzbogacona została o kilka pomieszczeń gospodarczych, takich jak: spiżarnia, dwie garderoby, pralnia-kotłownia(w piwnicy).

Dostępne wersje: A- bez garażu, B- z garażem oraz ich lustrzane odbicia. Wersja projektu bez podpiwniczenia - Aloes .

POW. ZABUDOWY POW. UŻYTKOWA POW. NETTO WYSOKOŚĆ BUDYNKU KUBATURA NACHYLENIE DACHU
83.0 m2 103.1 m2 185.0 m2 9.0 m 720.0 m3 45.0 o

DANE TECHNICZNE:

powierzchnia dachu: 164 m2
kubatura drewna na więźbę: 5,88 m3
pow. ścian zewn. piwnic: gr.30cm79,16 m2
gr.25cm40,68 m2
pow. ścian zewnętrznych :gr.30cm135,00 m2
pow. ścian wewnętrznych :gr.25m7,79 m2
gr.19cm 17,81 m2
gr.12cm72,00 m2
gr. 8cm 15,29 m2

kocioł: na paliwo stałe lub gaz


KONSTRUKCJA i MATERIAŁY:

ściany zewnętrzne : pustak ceramiczny 30cm + wełna mineralna 10cm
ściany wewnętrzne: pustak ceramiczny
strop : gęstożebrowy Porotherm lub Teriva
dach : konstrukcja drewniana kryta dachówką
schody wewnętrzne : żelbetowe


ROZWIĄZANIA MATERIAŁOWE MOGA ZOSTAĆ ZMIENIONE W RAMACH ADAPTACJI PROJEKTU

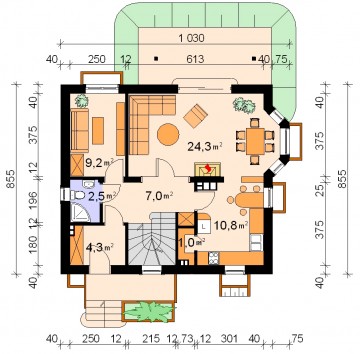

RZUT PARTERU

Rzut

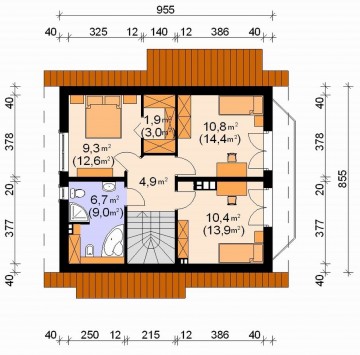

RZUT PIĘTRA

Rzut

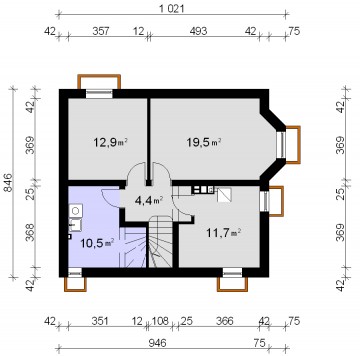

RZUT PIWNICY

Rzut
