PRZEKRÓJ

Aloes A

Cena projektu: 1990.00 zł

MINIMALNE WYMIARY DZIAŁKI

Minimalne wymiary działki

Niewielki, prosty w budowie, wolnostojący dom z użytkowym poddaszem. Funkcja mieszkalna (pokój dzienny, gabinet, sypialnie itd.) wzbogacona została o kilka pomieszczeń gospodarczych, takich jak: spiżarnia, dwie garderoby, pralnia -kotłownia i pomieszczenie ogrodowe.

Dostępne wersje: A- bez garażu, B- z garażem oraz ich lustrzane odbicia. Wersja projektu z podpiwniczeniem Aloes BP .

POW. ZABUDOWY POW. UŻYTKOWA POW. NETTO WYSOKOŚĆ BUDYNKU KUBATURA NACHYLENIE DACHU
83.0 m2 102.0 m2 121.0 m2 8.8 m 547.0 m3 45.0 o

DANE TECHNICZNE:

powierzchnia dachu: 164 m2
kubatura drewna na więźbę: 5,88 m3
pow. ścian fundamentowych: gr.25cm60,30 m2
pow. ścian zewnętrznych:gr.30cm134,10 m2
pow. ścian wewnętrznych :gr.25cm7,79 m2
gr.19cm17,81 m2
gr.12cm 72,06 m2
gr. 8cm15,29 m2

kocioł: na paliwo stałe lub gaz


KONSTRUKCJA i MATERIAŁY:

ściany zewnętrzne : pustak ceramiczny 30cm + ocieplenie 10cm
ściany wewnętrzne: pustak ceramiczny
strop : gęstożebrowy Porotherm lub Teriva
dach : konstrukcja drewniana kryta dachówką
schody wewnętrzne : żelbetowe


ROZWIĄZANIA MATERIAŁOWE MOGA ZOSTAĆ ZMIENIONE W RAMACH ADAPTACJI PROJEKTU

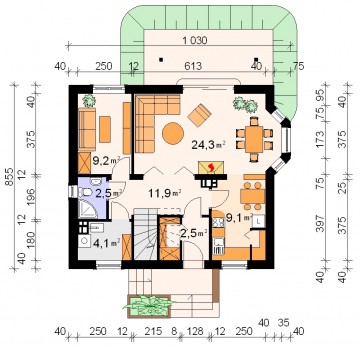

RZUT PARTERU

Rzut

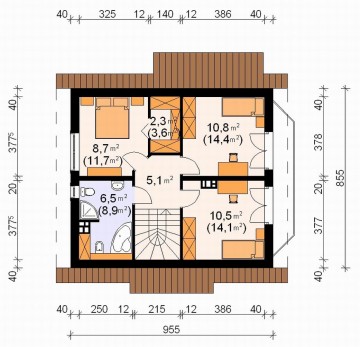

RZUT PODDASZA

Rzut
